Betónová laserová vodováha je samonivelačný prístroj, ktorý premieta rovnú rovinu svetla cez pracovnú plochu, takže debnenie, lišty poteru, kotviace skrutky a okraje dosiek možno nastaviť okom namiesto pomocou šnúry a vodováhy. Tento pojem zahŕňa tri nástroje v skutočnom poli: čiarový laser na vnútorné usporiadanie a krátke vzdialenosti, rotačný laser spárovaný s prijímačom pre široké dosky a vonkajšie zrovnávanie a vysielač napájajúci laserový poter pre strojom riadené podlahy.
Najprv stručná odpoveď. Pri základových doskách, stenách a stĺpových formách alebo zapusteniach vo vnútri budovy zvládne samonivelačný čiarový laser s hodnotou blízkou ±0,2 mm/m, približne 1/16 palca pri 30 stôp, takmer všetko. Pre veľkú vonkajšiu podložku naliatu pri dennom svetle je tento čiarový laser nesprávnym nástrojom: vejárovitý lúč na jasnom slnku slabne niekde medzi 40 a 60 stopami a vy chcete rotujúci lúč plus detektor. Na laserovom potere nie je laser vôbec pomôcka na usporiadanie; ide o referenciu ovládania stroja, ktorá udržuje hlavu hladiacej lišty v rovine, kým stroj prechádza cez pole.
Čo nástroj skutočne robí
Čiarové lasery a rotačné lasery sa líšia najmä v tom, ako sa lúč šíri, nie v tom, ako presne merajú hladinu. Čiarový laser prechádza lúčom cez valcovú šošovku alebo kužeľový hranol, pričom premieta jednu horizontálnu rovinu a jednu alebo viac vertikálnych rovín na podlahy, steny a tvary. Rotačný laser roztáča hranol rýchlosťou 300 až 600 otáčok za minútu, čím zametá celé miesto, čo je dôvod, prečo ho detektor dokáže zachytiť až za 100 stôp, zatiaľ čo voľným okom ho stratí pri 30 stôp na slnečnom svetle.
Samonivelácia je funkcia, ktorá oddeľuje použiteľný nástroj od hračky na mieste. Väčšina nástrojov kompenzuje v rozsahu ±3° až ±5°; za týmto rozsahom lúč bliká alebo sa vypne a statív je potrebné vyrovnať rukou. Na betóne záleží, pretože 0,1° naklonenie na prístroji má hodnotu približne 1/8 palca elevačnej chyby vo výške 60 stôp, takže funkcia uzamknutia a varovania je cennejšia ako veľký displej.
Viditeľnosť, nie presnosť, je to, čo zvyčajne obmedzuje prácu. Červené 635 nm diódy sú lacné a čitateľné na 30 až 50 stôp v interiéri, zatiaľ čo zelené 520 nm diódy sa zdajú byť asi štyrikrát jasnejšie, vďaka čomu zostáva zelený čiarový laser čitateľný na 80 stôp v tienenom interiéri. Žiadna farba neprežije priame slnko a betón pridáva ďalšie tri režimy zlyhania: jemný prach rozdeľujúci lúč v otvore, vibrácie z čerpacieho auta alebo pojazdného poteru a oslnenie od vlhkého betónu, ktorý pohltí tenké čiary.
Tri triedy lasera používaného pri betonárskych prácach
Pri betónovaní sa používajú tri triedy laserových prístrojov a nie sú vzájomne zameniteľné; výber nesprávnej triedy je najčastejšou a najdrahšou chybou.
| triedy | Typická presnosť úrovne | Pracovný rozsah | Kde sa to hodí | Hlavné obmedzenie |
|---|---|---|---|---|
| Hladina čiarového lasera (2 až 16 čiar) | ±0,2 až ±0,3 mm/m | 30 až 80 stôp v interiéri | Vnútorné dosky, stenové a stĺpové formy, objímky, obkladové dosky, usporiadanie | Vejárovitý lúč mizne na slnečnom svetle; obmedzený dosah |
| Rotačný laser s prijímačom | ±0,1 až ±0,3 mm/m | 100 až 1 000 stôp s detektorom | Vonkajšie podložky, príjazdové cesty, pätky, triedenie, dlhé debnenie | Potrebuje detektor a zvyčajne druhú osobu; vertikálna práca je nepríjemná |
| Vysielač s laserovým poterom | Tolerancia riadenia stroja v celej šachte | Celý panel dosky, 360° | Veľké priemyselné podlahy kladené laserovým poterom | Kapitálové náklady a nastavenie; nie ručný nástroj |
Priradenie čiarového lasera k nalievaniu
V prípade interiérového betónu a rozloženia nakupujte radšej podľa počtu čiar ako podľa presnosti, pretože počet čiar rozhoduje o pokrytí, zatiaľ čo hodnota presnosti sa v rámci celej rodiny produktov takmer nezmení.
3-riadkový laser premieta jednu vodorovnú rovinu a dve zvislé roviny, čo je dostatočné na nastavenie roviny okolo základovej dosky, vyznačenie výšky hlavy dverí a vytvorenie štvorca jednej miestnosti. Je to najlacnejšia konfigurácia, ktorá stále vykonáva skutočnú betónovú prácu.
3-riadková samonivelačná laserová vodováha pre betónové a vnútorné usporiadanie Projektuje jednu vodorovnú a dve vertikálne roviny s tromi bodmi vylepšenia, ktoré sú vhodné pre čiary úrovne suterénu, výšky dverí a kvadratúru jednej miestnosti. Zobraziť produkt → 5-riadková alebo 8-riadková jednotka pridáva druhú vertikálnu rovinu a podlahový kolmý bod, takže priečky, stĺpy a objímky je možné nastaviť z jedného nastavenia namiesto dvoch. Tam, kde polia pokrýva niekoľko miestností alebo celú podlahovú dosku, 12-riadková jednotka poskytuje tri kompletné 360° roviny plus olovnice nad a pod, čo bráni operátorovi znovu nastaviť statív pri každej stene.

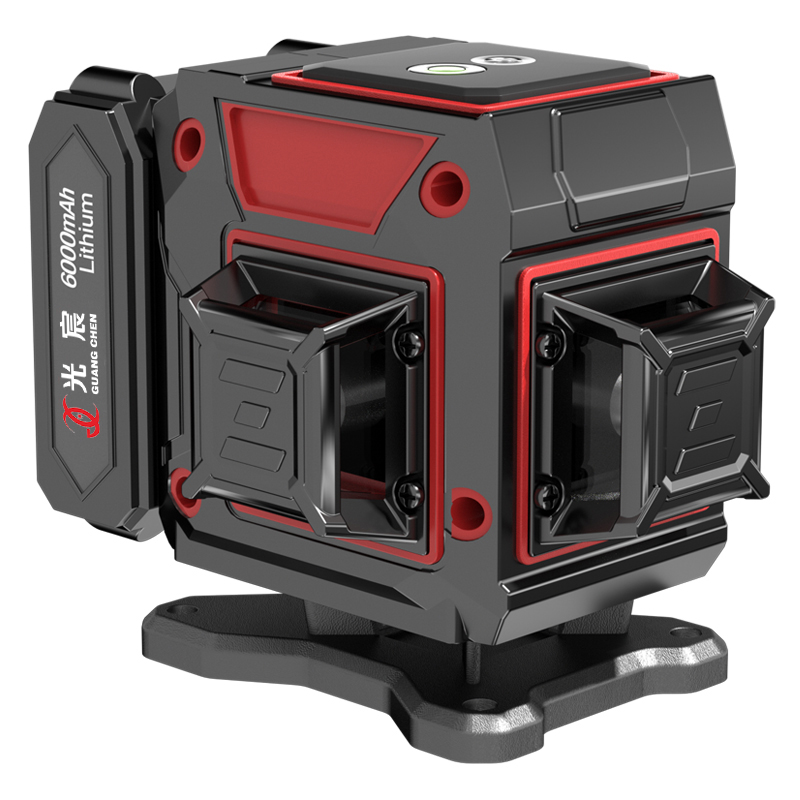

12-riadková samonivelačná laserová vodováha na usporiadanie interiéru vo viacerých miestnostiach Premieta štyri horizontálne a osem vertikálnych línií pre úlohy skríň, dlaždíc, stropov, priečok a rámovania, ktoré pokrývajú viacero miestností z jedného nastavenia statívu. Zobraziť produkt → Čo žiadny čiarový laser nerobí dobre, je práca s otvorenou doskou. Lúč sa rozbieha a stmavuje so vzdialenosťou a odlesky od mokrého betónu zabíjajú čiaru za hranicou približne 30 až 40 stôp, takže na príjazdovej ceste, podložke alebo základni na otvorenom priestranstve naplánujte rotačný lúč s detektorom pre kontrolu hlavnej výšky.
Presnosť, tolerancia a odkiaľ chyba skutočne pochádza
Presnosť špecifikácií je zvyčajne najmenšia časť chyby nameranej na hotovej doske, preto nakupujte aj na zvyšku reťaze.
| Zdroj chyby | Typická veľkosť | Ako to ovládať |
|---|---|---|
| Špecifikácia prístroja | ±0,2 mm/m je približne 1/16 palca pri 30 stôp | Nakupujte podľa potreby; laboratórna presnosť málokedy zmení dosku |
| Usadenie statívu | Na horúcom debnení môže dosiahnuť 1/8 až 1/4 palca | Postavte statív na stabilnú podložku, nie na výstuž alebo čerstvú vrstvu |
| Divergencia lúča | Približne 1/16 palca vo výške 30 stôp | Pracujte v najkratšej praktickej vzdialenosti a označte stred čiary |
| Pásmo necitlivosti prijímača | ±1 až ±2 mm na väčšine detektorov | Použite jemnú detekciu a potvrďte druhým prechodom |
| Tepelný drift | Malé, ale skutočné pri dlhom slnečnom poli | Po dlhých obdobiach nečinnosti znova skontrolujte porovnávaciu hodnotu |
Inštalačná rutina, ktorá udržuje linky pravdivé
Opakovateľné päťminútové nastavenie zabraňuje takmer každej chybe rozloženia, ktorá sa neskôr prejaví ako vysoké alebo nízke miesto v nalievaní.
- Umiestnite statív na pevnú, tienenú zem 6 až 10 stôp od najrušnejšieho miesta a pred zapnutím skontrolujte, či je hlava približne vodorovná.
- Nechajte prístroj nerušene samonivelovať; ak lúč bliká alebo indikátor zostane červený, držiak je mimo kompenzačného rozsahu.
- Porovnajte výšku na známom bode, potom otočte prístrojom a potvrďte rovnakú výšku na druhej referencii.
- Označte stred čiary, nie jej horný alebo dolný okraj, a od tejto značky odtlačte formulár alebo ceruzkou.
- Znova skontrolujte referenčnú hodnotu po tom, ako akékoľvek čerpadlo, zhutňovacie alebo hladiace prejazdy otrasú zemou v blízkosti.
Rovnaké návyky sú opísané z uhla merania v tejto príručke ako správne používať laserovú vodováhu .
Čo skontrolovať pred nákupom
O tom, či prístroj prežije na konkrétnom mieste, rozhoduje päť praktických detailov, na ktorých záleží viac ako na údajoch o presnosti v nadpise.
- Farba lúča a pulzný režim: zelená pre viditeľnosť interiéru, plus režim detektora, ak niekedy pracujete vonku.
- Samonivelačný rozsah a varovanie: ± 4° je pohodlné, čokoľvek pod ± 3° sa na nerovnom teréne stáva hlučným.
- Ochrana proti vniknutiu: IP54 je rozumné minimum tam, kde je stály prach a striekajúca voda.
- Montážny závit: potvrďte, či je základňa 5/8 in-11, 1/4 in-20 alebo oboje a či je vhodná pre vaše existujúce statívy.
- Olovnice nad a pod, ktoré umožňujú zarovnanie od podlahy po strop z jedného nastavenia.
16-riadková 3D laserová vodováha pre viacúčelové vybavenie interiéru Projektuje osem horizontálnych a osem vertikálnych línií pre usporiadanie stien, podlahy a stropu s vysoko intenzívnymi nosníkmi a kovovým ozubeným prevodom, ktorý je vhodný pre veľké interiéry. Zobraziť produkt → 16-riadkový prístroj pokrýva najširšiu sadu lietadiel v jedinom nastavení, ktoré vyhovuje viacúčelovému zariadeniu a veľkým podlahovým doskám v interiéri. Pre jednoduchšiu prácu sa oplatí porovnať celok dosah čiarového lasera pred platením za lietadlá nikdy nezapnete.
Často kladené otázky
Môže čiarový laser nahradiť rotačný laser na doske?
Nie, nie na vonkajšiu alebo dlhodobú dosku. Čiarový laser je presný, ale krátky a slabý; Vo vzdialenosti približne 30 až 40 stôp za denného svetla nie je lúč spoľahlivo viditeľný a detektor nedokáže zachytiť statický ventilátor, takže rotujúce lúče ovládajú nadmorskú výšku na otvorenom teréne.
Akú úroveň presnosti vlastne potrebujem?
Pre väčšinu obytných a ľahkých komerčných dosiek stačí ±0,3 mm/m, pretože tolerancie nastavenia tvaru a dokončovania sú oveľa voľnejšie. Pevnejšie nástroje zarábajú svoju cenu, keď nastavíte osadenie, výšku koľajníc alebo základne stroja, kde pri ďalšom obchode záleží na niekoľkých milimetroch.
Bude zelený lúč fungovať vonku?
Len na krátke vzdialenosti v tieni. Zelená zlepšuje viditeľnosť v interiéri približne štvornásobne, ale slnečné svetlo prekoná aj jasne zelenú čiaru na diaľku, takže vonkajšie betónové práce by sa mali spoliehať na rotujúci lúč a detektor.
Ako často je potrebná kalibrácia laserovej vodováhy?
Berte to ako každoročnú kontrolu v bežnom servise a ako okamžitú kontrolu po každom poklese alebo dlhom horúcom poli. Test v teréne je jednoduchý: označte bod, otočte prístroj o 180° a porovnajte výšku lúča v rovnakej vzdialenosti.
Môžem ho namontovať na poter alebo dlažbu?
Nie je to ručný čiarový laser, pretože pohyb stroja a vibrácie nikdy nedovolia, aby sa samonivelačné kyvadlo usadilo. Strojom riadené hladidlá používajú pevný vysielač s palubnými prijímačmi a riadiacu slučku postavenú na túto prácu.
Výber konkrétnej úrovne lasera spočíva v dvoch otázkach: ako ďaleko musí lúč prejsť a aké jasné je prostredie. Najprv si odpovedzte na tieto otázky, potom si vyberte medzi kompaktným čiarovým laserom na usporiadanie interiéru a rotačným lúčom s detektorom otvorených dosiek a udržujte svoj statív a benchmark rovnako disciplinovaný ako samotný nástroj.
